Ejercicio 5. Serrucho en 2D y 3D

En el siguiente ejercicio vamos a dibujar, a partir de este dibujo, un serrucho en Autocad en 2D, para posteriormente y usando el dibujo que hemos realizado en 2D, transformarlo en 3D.

Debido a que tiene formas especiales, entiendo que para mi es más fácil dibujarlo en 2D y utilizar las herramientas que Autocad me ofrece para transformarlo en 3D, que partir de la nada e ir creando figuras en 3D para conseguir realizar el dibujo del serrucho.

Si las medidas que tuviera el serrucho fueran posible dibujarlas mediante objetos 3D (entiéndase que perfectos), pues sería mas posible hacerlo partiendo de la nada, pero dado que las formas de este serrucho no lo son pues partiremos del dibujo en 2D.

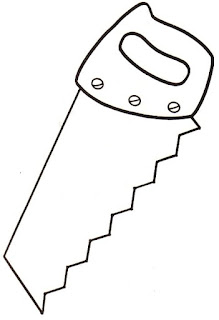

Os pongo el dibujo de un serrucho cualquiera. Yo utilizaré éste para dibujarle en 2D en Autocad.
En unos días subiré la primera parte del ejercicio que es el dibujo en 2D, con un vídeo demostrativo, y días más tarde su conversión a 3D.

Espero que éste ejercicio les aporte algo. Saludos.
